發(fā)布時間：2018/11/2 10:59:18    來源:http://666sms.com/    瀏覽次數(shù)：



玻璃鋼制品的工藝要求

玻璃鋼制品是基于樹脂基體的玻璃纖維按工藝要求逐層纏繞在旋轉(zhuǎn)的芯模上，并在纖維之間遠距離均勻地鋪上石英砂作為夾砂層。其管壁結(jié)構(gòu)合理先進，能充分發(fā)揮材料的作用，在滿足使用強度的前題下，提高了鋼度，保證了產(chǎn)品的穩(wěn)定性和可靠性。玻璃鋼夾砂以其優(yōu)異的耐化學腐蝕、輕質(zhì)高強，不結(jié)垢，抗震性強，與普通鋼管比較使用壽命長，綜合造價低，安裝快捷，安全可靠等優(yōu)點，被廣大用戶所接受。

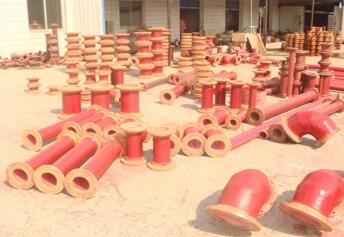

玻璃鋼制品的手糊工藝

1) 首先在模具成型面上涂抹脫模劑（或在模具外表面包上一層透明的玻璃紙），待充分干燥后，將加有引發(fā)劑（或固化劑）、促進劑等添加劑均勻涂刷在模具成型面上，隨之在其上鋪放裁剪好的玻璃布。然后在鋪好的玻璃布上再涂刷氯氧鎂水泥，并注意驅(qū)除氣泡。涂刷好氯氧鎂水泥漿后再鋪上剪好的玻璃布，如此重復上述操作，直到達到設(shè)計和規(guī)范厚度。

2) 風管表層漿料厚度以壓平玻璃纖維網(wǎng)格布紋理為宜（可見布紋）。管壁表面不允許有密集氣孔和漏漿，以避免承受彎曲拉應(yīng)力（正風壓）、彎曲壓應(yīng)力（負風壓）時的應(yīng)力集中。

3) 管體與法蘭轉(zhuǎn)角處應(yīng)有過渡圓弧，過渡圓弧半徑應(yīng)為壁厚的0.8～1.2倍，才能提高懸臂狀態(tài)法蘭承載能力和避免應(yīng)力集中。要求風管法蘭處的玻璃纖維網(wǎng)格布應(yīng)延伸至風管管體上。

4) 玻璃纖維網(wǎng)格布長度、寬度不夠時一定要采取搭接的方法，才能提高搭接處的切向承載能力，從而有效地克服徑向拉應(yīng)力、彎曲接應(yīng)力和彎曲切應(yīng)力。玻璃纖維布在接縫處的搭接長度一般為50～100mm；而且每層玻璃纖維布接縫處與相鄰層接縫應(yīng)有一定距離。相鄰層之間的縱、橫搭接縫距離應(yīng)大于300mm，同層搭接縫距離不得小于500mm。

5) 糊制圓形風管時，玻璃布可沿徑向45度角的方向剪成布帶；糊制圓錐形制品時，可按扇形裁布。

6) 風管加固，矩形風管的邊長大于900mm，且管段長度大于1250mm時，應(yīng)進行加固。加固盡量采用本體材料（纖維增強膠材料）在最大應(yīng)力處設(shè)置加強盤，提高截面模量，從而提高管體整體強度。風管的加固也可在風管制作完畢后，采用經(jīng)過防腐處理過的金屬或其他耐腐材料進行加固，加固件應(yīng)與風管成為整體，并采用與風管本體相同的膠凝材料封堵縫隙。



玻璃鋼制品的工藝要求及手糊工藝上文已詳細介紹，想了解更多請關(guān)注我們的新聞動態(tài)。
